九月中旬，應用戶要求，我們的技術人員前往山西大同四老溝煤礦現場進行指導調試與安裝。

西安達泰電子有限責任公司 水位無線測控 高山水位無線測控 智慧工廠 山西大同煤礦 無線水位監控方案 水池液位無線控制 無線水位水泵 工業無線通訊

1. 安裝簡便， 免去山上山下布線工程；

2. 可直接使用，不用做程序更改；

3. 無運行費用，不擔心后期產生流量費用。

西安達泰電子有限責任公司 水位無線測控 高山水位無線測控 智慧工廠 山西大同煤礦 無線水位監控方案 水池液位無線控制 無線水位水泵 工業無線通訊

大同煤礦集團有限責任公司（簡稱同煤集團）總部位于歷史文化名城山西大同，前身為大同礦務局，成立于1949年8月30日，2000年7月改制為大同煤礦集團有限責任公司，是全國億噸級動力煤生產企業之一。

公司總資產750億元，地跨山西、內蒙古、新疆等7省18個市（區），擁有20余萬員工、礦井54對、80余萬員工和家屬，170個基層單位，包括漳澤電力（SZ：000767）、大同煤業（SH：601001）兩家上市公司和一家財務公司，產業以煤炭、電力為主，兼有金融、煤化工、冶金、機械制造、物流貿易、建筑建材、房地產、文化旅游等多元產業并舉的綜合能源大集團。

西安達泰電子有限責任公司 水位無線測控 高山水位無線測控 智慧工廠 山西大同煤礦 無線水位監控方案 水池液位無線控制 無線水位水泵 工業無線通訊

山上有兩個水池，供給山下煤礦的生產用水。需要在山下的集控室內實時監測水池液位的數據并且在某一指定低液位處報警。

在低液位報警的時候，控制室要能夠及時上水。如果供水不及時，會滯待煤礦正常的生產作業。

西安達泰電子有限責任公司 水位無線測控 高山水位無線測控 智慧工廠 山西大同煤礦 無線水位監控方案 水池液位無線控制 無線水位水泵 工業無線通訊

根據與用戶的進一步溝通，PLC無線通訊專家總結出以下幾點對于無線通訊的功能需求：

1. 山上水池與山下的集控室直線距離相距800米左右，中間有山包遮擋

2. 山上的兩個水池，相鄰大約10米左右

3. 水池深度不超過5米

4. 低液位報警

5. 可自主調節低液位的數值

西安達泰電子有限責任公司 水位無線測控 高山水位無線測控 智慧工廠 山西大同煤礦 無線水位監控方案 水池液位無線控制 無線水位水泵 工業無線通訊

山上水池實景圖▼

山下集控室實景圖▼

根據以上信息，PLC無線通訊專家團隊針對這些剛性需求訂制出了一套完整的無線通訊解決方案。

特別說明的是，該項目中所用到的無線通訊設備以及相關的顯示和報警設備都被集合在了一套無線通訊裝置中。用戶在現場使用的時候，不需要對無線通訊設備做任何程序上的調整。只需要在數顯表上設置需要報警的水位值就可以。

西安達泰電子有限責任公司 水位無線測控 高山水位無線測控 智慧工廠 山西大同煤礦 無線水位監控方案 水池液位無線控制 無線水位水泵 工業無線通訊

無線信號傳輸裝置發射端▼

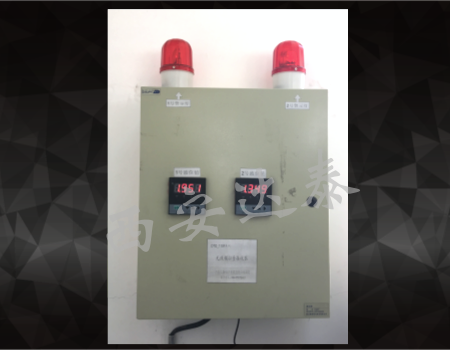

無線信號傳輸裝置接收端▼

實施方案實景示意圖▼

同煤集團水位測控詳細實施方案.pdf【點擊下載】

西安達泰電子有限責任公司 水位無線測控 高山水位無線測控 智慧工廠 山西大同煤礦 無線水位監控方案 水池液位無線控制 無線水位水泵 工業無線通訊

1. 不需要進行復雜接線，外接220V電源即可；

2. 不需要對程序進行改造，可直接在數顯表上設置報警數值；

3. 工期變短，節省了人工布線的施工時間；

4. 數據安全可靠，采用全數字無線加密傳輸方式；

5. 后期不產生運行費用，無需經常維護。

● 象州縣污水處理廠，污水池流量監控，5公里

● 寧波心正環保，污水池排水控制太陽能供電，1公里

●廈門古龍食品有限公司，生產用水監控，500米

●石家莊制藥集團，深水井水位監測2發1收，3公里

●陜西渭南熱電廠，蓄水池水位監控及遙控水泵啟停，3公里

●上海人民水泵廠，山上水池水位遙控山下水泵啟停，2公里

●北京首鋼集團，15口深水井4路模擬量監測，6公里

●伊春鹿鳴礦業有限公司，太陽能供電水位無人控制系統，3公里，2017

●石橫特鋼集團，水池水位監測2發1收，3公里

●大連山特礦山設備有限公司，山上液位監測，2公里

●華能臨沂發電有限公司，蓄水池?zé)o線控制水泵啟停，3公里

●興義黃泥河發電有限責任公司，水池液位模擬量信號無線傳輸，200米

●河北元信環?？萍奸_發有限公司,污水池排污無線控制，100米

●丹江口自來水公司，蓄水池水位無人值守控制水泵啟停，3公里

●瀘州納溪百吉水務有限公司，山上水池水位無線監測系統，4.1公里
