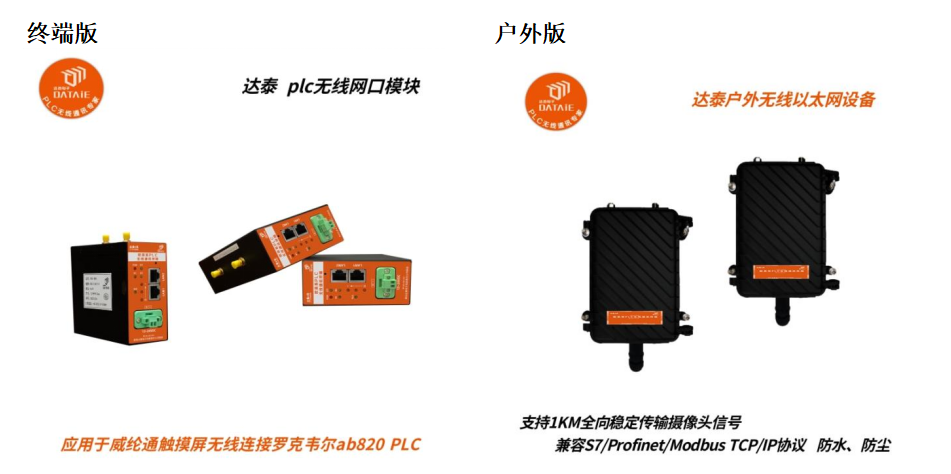

以太網模塊是一種用于實現以太網通信功能的設備，常用于工業自動化控制系統等領域。達泰無線以太網模塊DTD418M系列和DTD419M系列包括終端版和戶外版，以下是這兩個系列的詳細介紹。
一、主要特性
l DTD418M系列支持西門子、施耐德、AB等歐美系PLC，兼容西門子S7、Profinet、ModbusTCP/IP等通訊協議。
l DTD419M系列支持三菱、匯川、信捷等日系PLC，兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議。
l 采用2x2兩發兩收無線架構，響應時間<50ms，空中傳輸速率高達300Mbps。
l 采用OFDM調制及MIMO技術，在1公里內可以實現高速無線傳輸。
l 可與PLC、DCS、觸摸屏、智能儀表及傳感器等組成無線測控系統。
l 與組態、人機界面、觸摸屏實現點對點、點對多點的遠程無線組網。
l 無需更改程序，即插即用，自適應接口協議，無運行費用，支持斷點續傳。
l 全數字無線加密傳輸方式，可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
二、接線方式
下面以組態王和2臺羅克韋爾AB820 PLC之間，使用以太網模塊DTD418MB實現無線以太網通信為例，介紹一下DTD418MB的接線方式。
1、觸摸屏與DTD418MB接線
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入觸摸屏的RJ45接口。

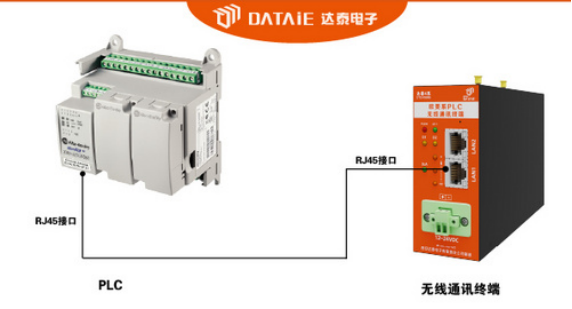

2、PLC與DTD418MB接線
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入AB820的RJ45接口。
三、部分現場應用實例

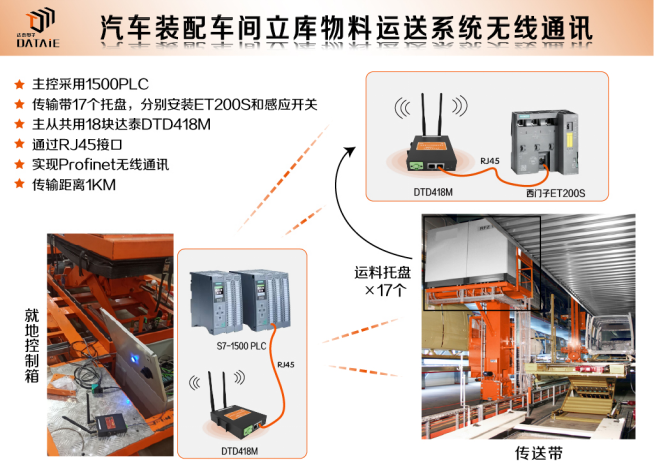

l 例如在比亞迪西安工廠汽車裝配工廠立庫物料運送線中，達泰以太網模塊 DTD418MB解決了傳送帶運送物料時不方便布線的問題，實現了控制柜與17個托盤間的以太網通訊。
l 在某油田鉆探井下技術作業公司的液態二氧化碳儲罐項目中，達泰以太網模塊DTD418MB實現了中控室與32臺碳儲罐之間的數據無線傳輸。
四、應用場景
達泰以太網模塊廣泛應用于水泥、冶煉、發電、煤炭、化工等復雜惡劣的工業場合，適用于需要無線以太網數據傳輸的各類工控系統。在工業自動化領域，以太網模塊用于實時數據采集和控制，提高生產效率和自動化水平。
